3000 kVA uy-joy transformator qutisi-23,9/11,95*13,8 kV|Yamayka 2025

01 Umumiy

1.1 Loyiha haqida ma'lumot

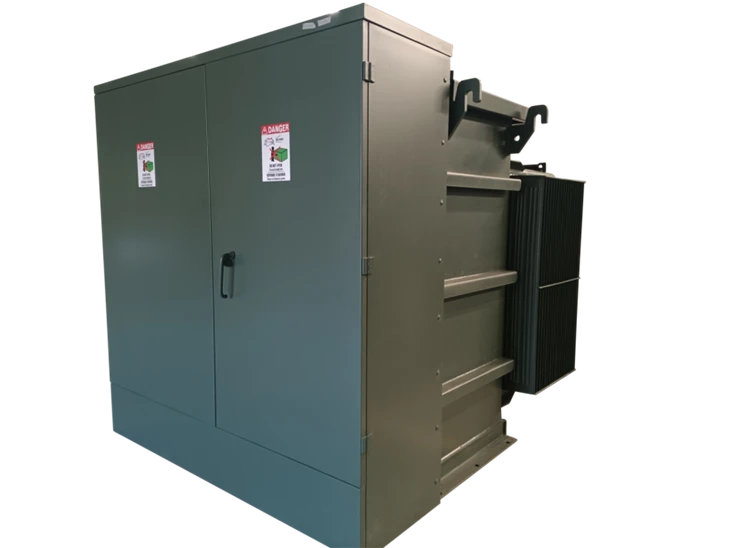

3000 kVA uch fazali prokladkali transformator 2025 yilda Amerikaga yetkazib berildi. Transformatorning nominal quvvati ONAN sovutish bilan 3000 kVA. Birlamchi kuchlanish ± 2 * 2,5% teginish diapazoni (NLTC) bilan 23,9GrdY / 13,8 kV, ikkilamchi kuchlanish 11,95GrdY / 6,9 * 13,8D kV, ular YNyn0 / YNd11 vektor guruhini tashkil etdi.

Uch{0}}fazali pad-oʻrnatilgan transformatorlar odatda shahar yoki tijorat joylarida cheklangan joyga sigʻadigan ixcham qilib ishlab chiqilgan. Transformator, kommutatsiya uskunalari va boshqa komponentlar to'g'ridan-to'g'ri erga o'rnatishga imkon beruvchi mustahkam metall korpus ichiga o'ralgan. Dizayn har xil iqlim va geografik sharoitlarda, jumladan, yuqori namlik va baland balandlikda foydalanishga imkon beruvchi yaxshi atrof-muhitga moslashishni ta'minlaydi. An'anaviy transformatorlar bilan solishtirganda, pad{5}}o'rnatilgan transformatorlarni o'rnatish osonroq va muntazam texnik xizmat ko'rsatish va tekshirish nisbatan sodda, shikastlangan qismlarni tezda almashtirishni osonlashtiradi. Odatda ular yog '{7}}suviga botiriladi, bunda transformator moyining tabiiy aylanishi issiqlik tarqalishiga erishadi. Taxminan 15 kVA dan 5000 kVA gacha bo'lgan quvvat ko'rsatkichlari-to'siqlarga o'rnatilgan transformatorlar ishlab chiqariladi. Ular ko'pincha xavfsizlik va funksionallikni oshirish uchun o'rnatilgan sigortalar va kalitlarga ega. Birlamchi quvvat kabellari tirsakli konnektorlar yordamida ulanishi mumkin, ular transformator issiq tayoq yordamida quvvatlanganda ishlaydi. Ushbu sozlash ta'mirlash va texnik xizmat ko'rsatishda moslashuvchanlikni ta'minlaydi, qulay va samarali xizmat ko'rsatish operatsiyalarini amalga oshirish imkonini beradi.

1.2 Xizmat ko'rsatish shartlari

Uskunalar kuchli chaqmoq faolligi, yuqori namlik va vaqti-vaqti bilan bo'ronlar bo'ladigan tropik qirg'oq muhitida ochiq havoda o'rnatiladi. Atrofdagi atmosfera sho'r va korroziydir.

Umumiy xizmat ko'rsatish shartlari:
a. Balandligi: < 1524 m (5000 fut)
b. Nisbiy namlik (yillik o'rtacha): 80%
c. Minimal harorat: 4,4 daraja
d. Maksimal harorat: 40 daraja
e. Maksimal 24 soatlik o'rtacha harorat: 30 daraja
f. Yillik o'rtacha harorat: 26 daraja
g. O'rnatish joyi: Dengizdan 30 m masofada

1.3 Texnik spetsifikatsiya

3000 kVA pad o'rnatilgan transformatorning texnik xususiyatlari turi va ma'lumotlar varag'i

1.4 Chizmalar

3000 kVA pad o'rnatilgan transformator diagrammasi chizmasi va o'lchami.

02 Ishlab chiqarish

2.1 Yadro

Beshta{0}}yadroli konstruksiya aylanma oqim yo‘qotishlari va histerezis yo‘qotishlarini samarali ravishda kamaytiradi va transformator samaradorligini oshiradi. Optimallashtirilgan magnit kontur dizayni ish paytida elektromagnit shovqinni sezilarli darajada kamaytiradi. Muvozanatlangan uch fazali magnit zanjiri va yordamchi elementning magnit yoʻli transformatorning qisqa tutashuv holatlarini boshqarish qobiliyatini oshiradi.

2.2 O'rash

Transformator o'rash - bu o'tkazgich misidan tashkil topgan yopiq pastadir bo'lib, transformator vazifasiga ko'ra yuqori kuchlanishli (HV) o'rash va past kuchlanishli (LV) o'rashga bo'linadi. Ular bir-biri bilan elektromagnit induksiya orqali birlashtirilib, turli kuchlanish darajalari o'rtasida elektr energiyasini konvertatsiya qilishni amalga oshiradilar. Yostiqchaga o'rnatilgan transformator YNyn0 va YNd11 ulanish rejimlari o'rtasida almashinadi, bu transformatorning neytral nuqtalarni (YNyn0) talab qiladigan quvvat ta'minoti tizimlari yoki nomutanosiblikka (YNd11) qarshi turish uchun uchburchak o'rashni talab qiladigan sanoat yuk stsenariylari kabi turli xil dastur stsenariylarida ishlashiga imkon beradi.

2.3 Tank

Qalinligi 3-6 mm boʻlgan yuqori-sifatli karbonli poʻlat plitalardan foydalaning, bu esa yuqori mustahkamlik va korroziyaga chidamliligini taʼminlaydi. Aniq o'lchamlarga ishonch hosil qilish uchun po'lat plitalarni lazer yoki kesish mashinalari yordamida kesib oling, muhim tikuvlar uchun ikki tomonlama payvandlashga e'tibor qaratib, CO₂ himoyalangan payvandlash yoki TIG payvandlashni qo'llang. Tozalash va qum bilan tozalashdan so'ng, korroziyadan himoya qilish va estetik jozibadorlikni ta'minlash uchun ko'p qatlamli qoplamalarni (-zangga qarshi astar + korroziyaga chidamli qoplama) qo'llang. Oqish va etarli darajada qattiqlikni ta'minlash uchun sizib chiqish sinovlarini (masalan, azot bosimi) va mexanik kuch sinovlarini o'tkazing.

2.4 Pentahead Bolt

Biz xavfsizlik mandali bilan birlashtirilgan to'liq mos keluvchi pentahead murvat dizaynini taqdim etamiz. Bizning korpusimiz pentaheadli murvat to'liq tortilmasa, har qanday qulflashning oldini oladi. Butun qulflash mexanizmi buzg'unchilikka chidamli-bardoshli tuzilma uchun chuqurlashtirilgan. Eshikning ishlashi paytida, hatto kuch bilan yopilganda ham, murvat olib tashlanishi yoki ipning shikastlanishiga yo'l qo'ymaslik uchun tutqich bo'lib qoladi va IEEE C57.12.28/34 talablariga javob beradi.

2.5 Yakuniy yig'ilish

Transformator yadrosi: Yuqori{0}}sifatli silikon po'lat yadro va yuqori va past kuchlanish uchun o'rashlardan iborat.

Izolyatsiya qiluvchi moy kamerasi: Sovutish va izolyatsiyalash uchun izolyatsion yog'ni o'z ichiga oladi.

Chiziq komponentlari: Kabel ulanishlari uchun yuqori va past kuchlanishli terminallar, suv o'tkazmaydigan va chang o'tkazmaydigan xususiyatlarga ega.

Aksessuarlar: Bosim o'chirish klapanlari, yog 'darajasi ko'rsatkichlari, harorat sensorlari va topraklama tizimlari.

03 Sinov

04 Qadoqlash va jo'natish

05 Sayt va xulosa

Uch fazali panel-oʻrnatilgan transformator zamonaviy quvvat tizimlarida muhim asosiy qurilma boʻlib, oʻzining ajoyib ishlashi va ishonchli xavfsizlik xususiyatlari tufayli turli quvvat taqsimoti stsenariylarida keng qoʻllaniladi. Bizning transformatorlarimiz gavjum shahar markazlarida yoki chekka qishloq joylarda bo'lsin, doimiy va barqaror quvvatni ta'minlab, turli xil elektr talablarini moslashuvchan tarzda qondirishi mumkin.

Mahsulotlarimiz qattiq sifat sinovidan o'tadi va yuqori standartlarga muvofiq ishlab chiqariladi, bu esa ekstremal sharoitlarda murosasiz ishonchli ishlashni ta'minlaydi. Innovatsion dizayn va ilg‘or texnologiyalar bilan uch fazali transformatorlarimiz nafaqat elektr energiyasini uzatish samaradorligini oshiribgina qolmay, balki texnik xizmat ko‘rsatish xarajatlarini kamaytiradi va atrof-muhitga moslashish qobiliyatini yaxshilaydi, bu esa foydalanuvchilarimizga investitsiyalarning kuchli qaytishini ta’minlaydi.

Bizning uch{0}}fazali pad-oʻrnatilgan transformatorlarimizni tanlash orqali siz nafaqat samarali va xavfsiz quvvat yechimini tanlayapsiz, balki kelajakda barqaror rivojlanish uchun mustahkam poydevor yaratasiz. Elektr taqsimlash sanoatini rivojlantirish va aqlli, yashil kelajakni qurish uchun birgalikda harakat qilaylik.
