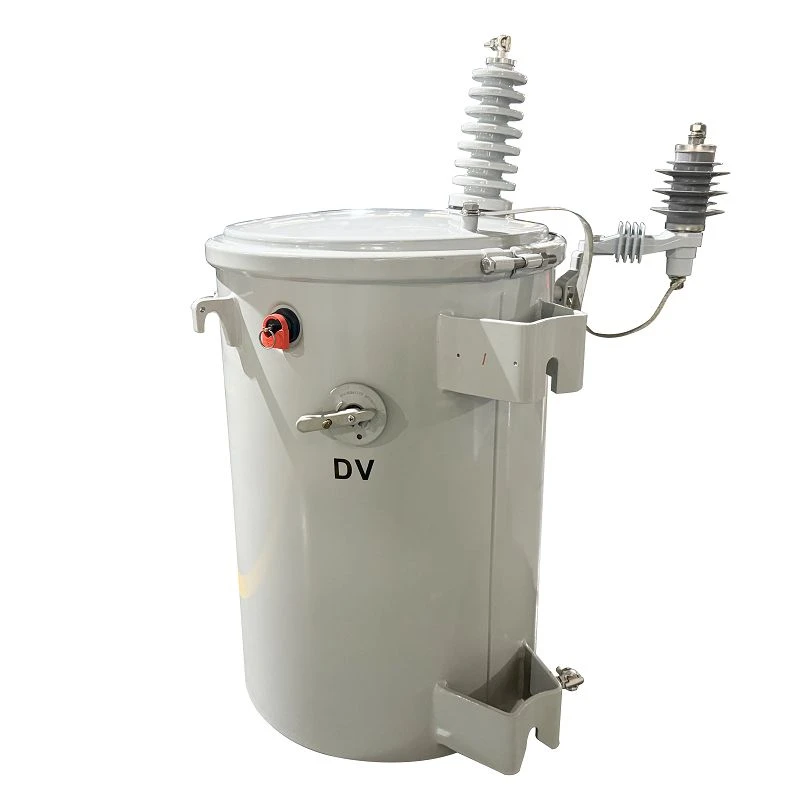

Qutbdagi 50 KVA elektr transformatori-2,4 * 7,2 / 0,12 * 0,24 KV|Kanada 2025

01 Umumiy

1.1 Mijozlarning og'riqli nuqtalari

Kanada tarqatish tarmoqlari odatda 120/240 V ikkilamchi chiqishni talab qiladi, shu bilan birga bir nechta asosiy kuchlanish tuzilmalarida, xususan, qishloq va past zichlikdagi-mintaqalarda ishlaydi. Shuning uchun kommunal xizmatlar murakkablikni oshirmasdan turli xil oziqlantiruvchi konfiguratsiyalarga moslasha oladigan transformatorlarni joylashtirish bosimi ostida.

Asosiy qiyinchiliklarga quyidagilar kiradi:
• Qishloq joylarda cheklangan kirish, yuqori ishonchlilik va minimal texnik xizmat ko'rsatishni talab qiladi
• Operatsion xavfsizligiga, ayniqsa, ichki nosozliklardan himoya qilishga e'tibor kuchaygan
• Yagona kuchlanishli transformator konstruksiyalari-bo‘lgan inventar va logistika bosimi
An'anaviy yechimlar ko'pincha bu muammolarni hal qilish uchun zarur bo'lgan moslashuvchanlikka ega emas, bu esa o'rnatilgan IFD himoyasi bilan ikki{0}}kuchlanish ustuniga-o'rnatilgan transformatorni yanada samaraliroq va xavfsizroq alternativaga aylantiradi.

1.2 Kanada havo tarqatish tarmoqlari uchun odatiy ilovalar

Ushbu 50kVA Qutbga o'rnatilgan elektr transformator-Kanadada 120/240 V quvvatni ta'minlaydigan havo taqsimlash tizimlari uchun mo'ljallangan. Uning konfiguratsiyasi uni ayniqsa quyidagilar uchun mos qiladi:
• Qishloq havoli oziqlantiruvchi liniyalari
• Turar-joy jamoalari va engil tijorat yuklari
• CSA C2.2-06 muvofiqligini talab qiluvchi kommunal tarqatish tarmoqlari
Ikki-kuchlanishning asosiy dizayni tizimli oʻzgarishlarsiz tarmoqning turli boʻlimlari boʻylab oʻrnatish imkonini beradi, tizimning moslashuvchanligini oshiradi va tashqi ish sharoitida barqaror ishlashni saqlaydi.

1.3 Texnik spetsifikatsiya

Qutb spetsifikatsiyasi va ma'lumotlar varag'ida 50 kVA elektr transformatori

1.4 Mahsulot afzalliklari

Ushbu ustunga{0}}o'rnatilgan elektr transformator quyidagi afzalliklar orqali moslashuvchanlik, xavfsizlik va energiya samaradorligining muvozanatli kombinatsiyasini ta'minlaydi:
• Ikki-kuchlanishning asosiy konfiguratsiyasi
Saytni almashtirish talablarini- kamaytiradi va inventarni boshqarishni soddalashtiradi.
• O‘rnatilgan ichki sug‘urta qurilmasi (IFD)
Kengaytirilgan ichki nosozliklardan himoya qilishni ta'minlaydi, ish xavfsizligini oshiradi va atrofdagi uskunalar uchun xavfni kamaytiradi.
• Yuqori energiya samaradorligi
98,83% dan yuqori yoki unga teng boʻlgan samaradorlik uzoq muddatli -operatsion xarajatlarni kamaytirishga yordam beradi.
• Optimallashtirilgan kam yo‘qotish-dizayn
Yuk yo'qotish-: 139 Vt
Yukning yo'qolishi: 693 Vt
Barqaror termal ishlash va ishonchli uzoq-muddatda ishlashni ta'minlaydi.
ONAN sovutish tizimi va mustahkam ustunga oʻrnatilgan-dizayn bilan birgalikda bu yechim Kanada havo tarqatish tarmoqlarining amaliy talablariga javob beradi.

1.5 Chizmalar

50kVA elektr transformatori tirgak chizmasi va yorliqda

02 Transformatorning asosiy komponentlari

2.1 O'rash

Bobinni o'rnatish: LV folga, HV sim, mis va alyuminiy aralashmasi. Folga oqimni yoyadi, issiqlikni chiqaradi. Tel egilib, izolyatsiyalangan holda qoladi. Mis{3}}alyuminiy aralashmasi samaradorlik va arzon narxga ta'sir qiladi. Bardoshli. Shahar ko'chalarida, qishloq liniyalarida, kun nima bo'lishidan qat'iy nazar ishlaydi. Ishonchli, barqaror, o'z ishini shovqinsiz bajaradi.

2.2 9kV HV to'xtatuvchisi

Transformatorni chaqmoq chaqishi va havo taqsimlash tizimlarida tez-tez uchraydigan vaqtinchalik haddan tashqari kuchlanish hodisalaridan himoya qilish uchun 9 kV kuchlanishli to'xtatuvchi o'rnatilgan. Ichki izolyatsiyaga etgunga qadar kuchlanish kuchlanishini cheklash orqali to'xtatuvchi muhim komponentlardagi elektr kuchlanishini kamaytiradi va qishloq tarmoqlarida transformatorning umumiy chidamliligini yaxshilaydi.

2.3 Ichki sug'urta qurilmasi (IFD)

Ichki sug'urta qurilmasi (IFD) jiddiy noto'g'ri sharoitlarda transformatorni ichkaridan ajratish uchun mo'ljallangan. Ushbu himoya mexanizmi tankning yorilishi xavfini kamaytiradi, nosozlik ta'sirini cheklaydi va xodimlar va tizim xavfsizligini oshiradi. Integratsiyalashgan IFD Kanada tarqatish tarmoqlarida ustunga o'rnatilgan transformatorlar uchun xavfsizlik talablariga javob beradi.

2.4 Yakuniy yig'ilish

Yakuniy yig'ish bosqichida transformatorning faol qismlari to'liq yakunlanadi, yadro va o'rashlar ishonchli tarzda yig'iladi va barcha ichki simlar aniq payvandlanadi va ulanadi. Kommutatsiya komponentlari o'rnatiladi va joyiga o'rnatiladi, ular tayyor transformator yadro majmuasini tashkil qiladi.

03 Tez-tez so'raladigan savollar - Tez-tez so'raladigan savollar

04 Qadoqlash va tashish

4.1 Qadoqlash

4.2 Yuk tashish
